Waveshare ESP32-S3 Touch LCD 5'' installatie en mods
Deze handleiding beschrijft de aansluiting, mechanische montage en uitbreidingen voor de Waveshare ESP32-S3 Touch LCD 5'' in de Itho Daalderop Amber module.
Overzicht
- Productpagina: Waveshare ESP32-S3 Touch LCD 5'' Wiki
- Gebruiksscenario: aanbevolen oplossing met geïntegreerd touchscreen
- Firmwarevariant:
openamber-esp32s3
Benodigdheden
- Waveshare ESP32-S3 Touch LCD 5''
- 3D geprinte bracketdelen:
- 4x originele Amber schermklemmen (tighteners)
- Optioneel: 4x M2.5x10 mm schroeven
Tip: De STL-modellen zijn ontworpen voor printen zonder support en geoptimaliseerd voor 0.2 mm laaghoogte.
Impressie

Waveshare aansluiten (RS485 en voeding)
Gebruik deze sectie om de basisbekabeling correct aan te sluiten.
- Sluit de RS485-lijnen correct aan: A naar A en B naar B op de warmtepomp-interface.
- Verbind GND van de controller en het RS485-circuit met dezelfde referentie.
- Controleer de voedingsspanning van de Waveshare-module volgens de board-specificatie.
- Leid de bekabeling zo dat deze niet tegen ventilator of bewegende delen komt.
- Start op en controleer communicatie in de logs voordat je de module definitief sluit.
Waveshare 5 inch scherm installatie
Deze handleiding beschrijft de mechanische montage van de Waveshare ESP32-S3 Touch LCD 5'' in de Amber module.

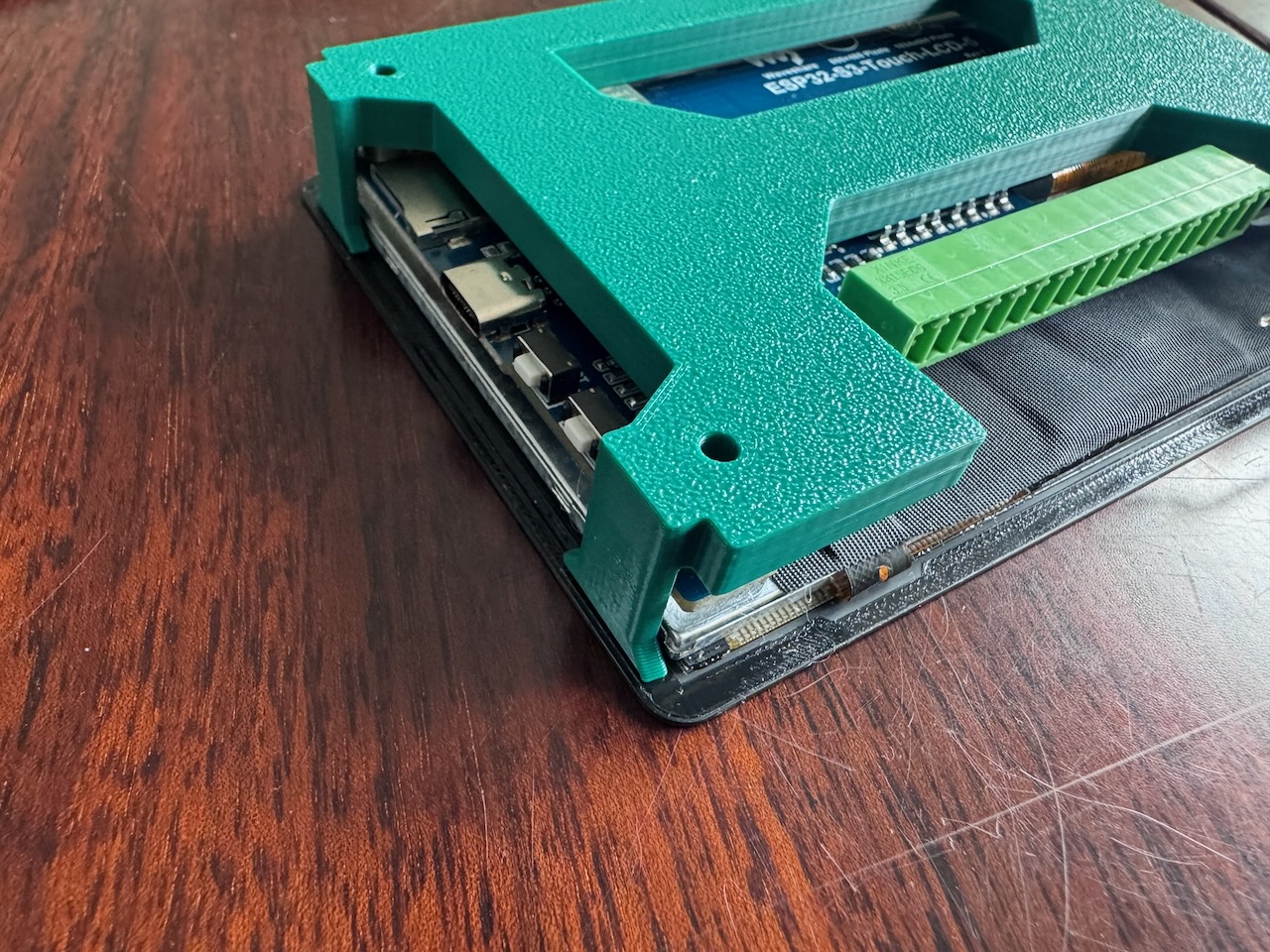

Stap 1: Achterbeugel monteren
Verwijder eerst de beschermfolie van de 3M tape op de Waveshare-module. Plaats daarna bracketdeel 2 op de achterkant van het scherm en lijn de uitsparing uit met de terminalconnector.

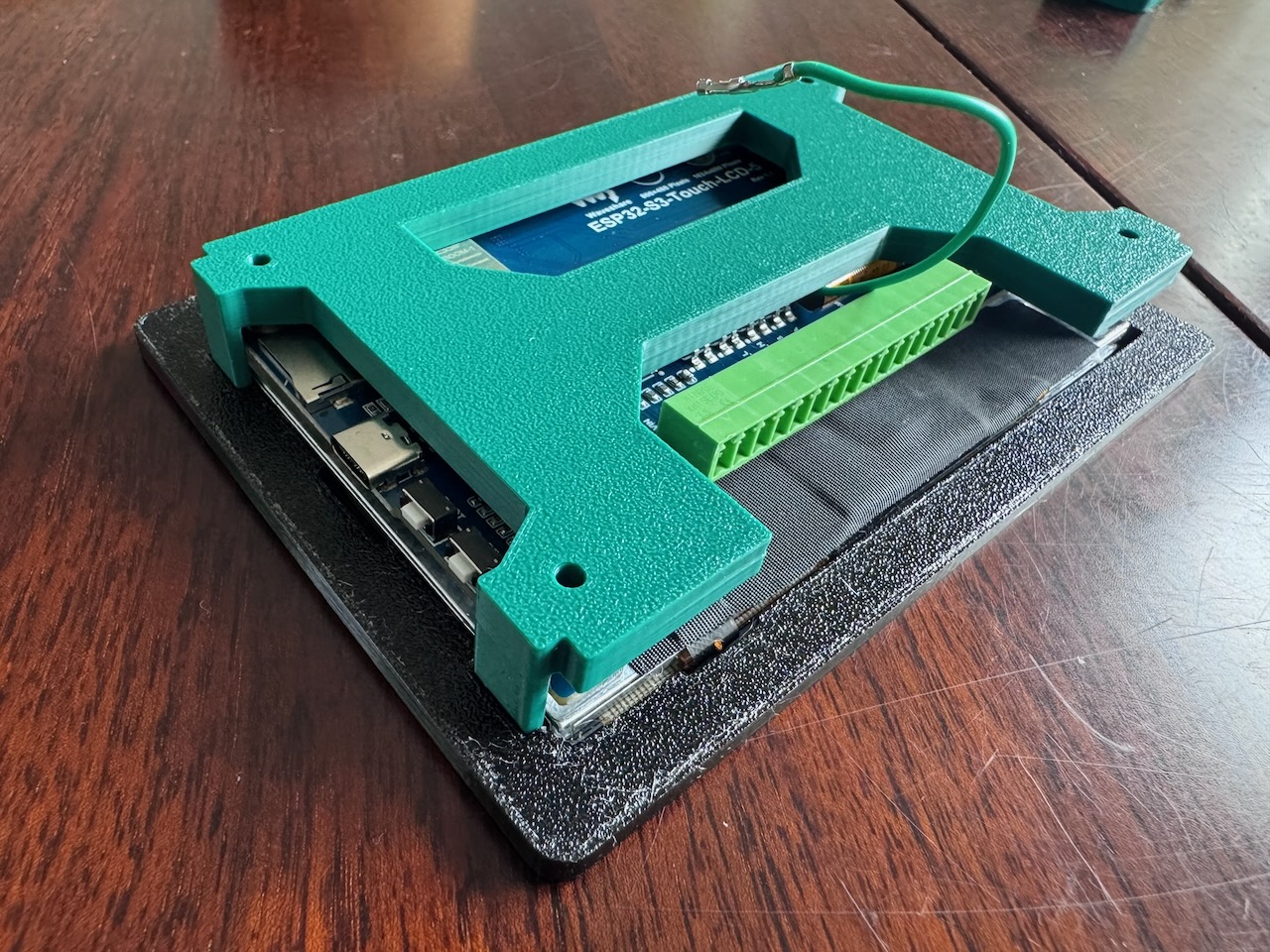

Stap 2: Voorste bracketdeel plaatsen
Lijn bracketdeel 1 vanaf de achterzijde uit met het scherm en de achterbeugel. Let op de uitsparingen voor USB-poort en schakelaar. Schuif deel 1 over de achterbeugel en druk dit op de vrijgekomen 3M tape.
Het glas van het Waveshare-scherm moet netjes in dit deel vallen. Als dat niet goed past, hecht de bracket ook minder goed. Deze stap borgt de achterbeugel mechanisch.

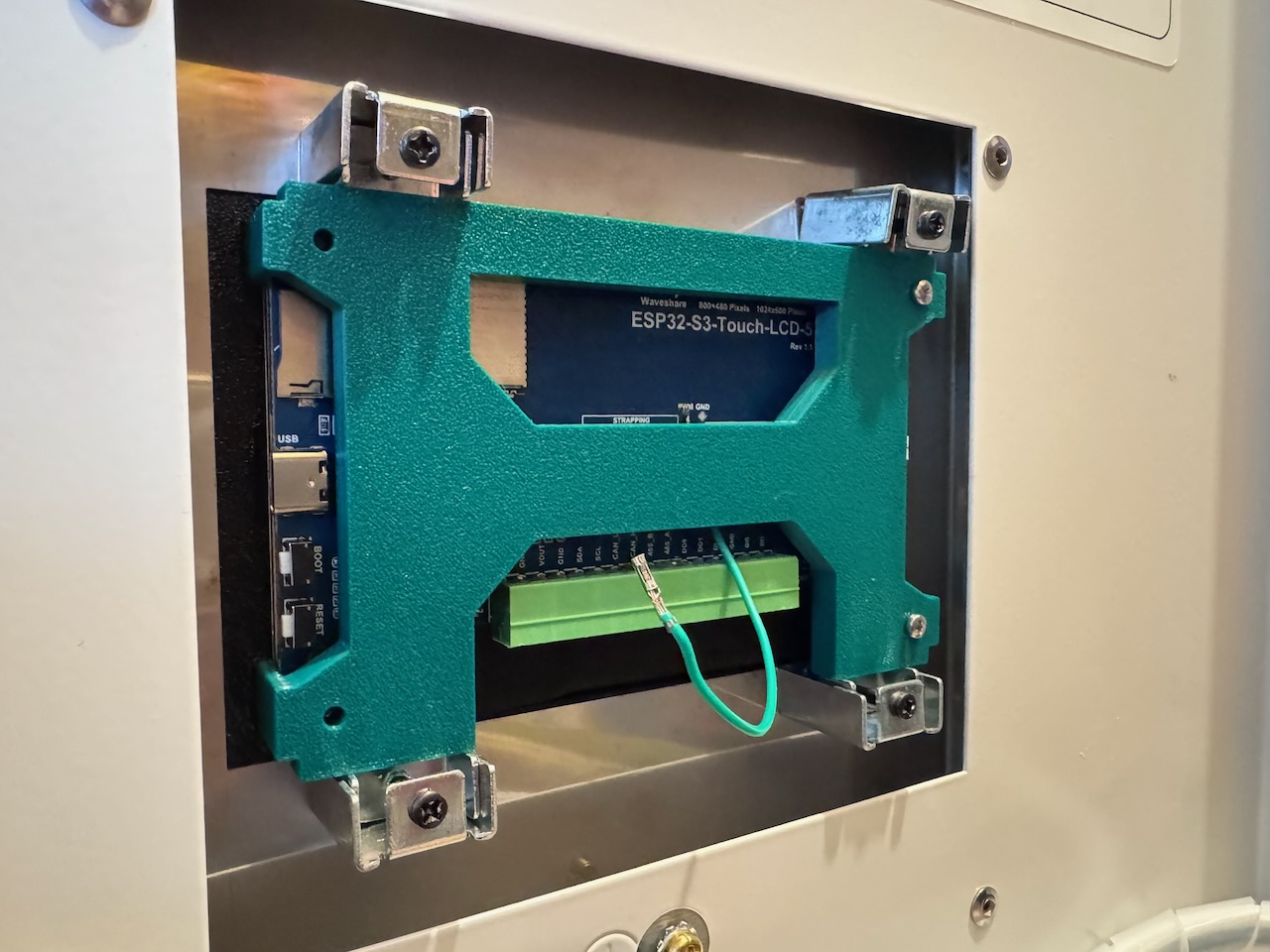

Stap 3: Plaatsen in de regelmodule
Monteer de Waveshare-module met bracket in de Amber regelmodule. Gebruik de originele schermklemmen om de module vast te zetten. Niet te hard aandraaien, de beugel is 3D geprint.
Optioneel kun je 4 schroeven toevoegen voor extra zekerheid, voor het geval de 3M tape na lange tijd minder goed hecht.

Eindresultaat

Bekabeling checklist
- RS485 A/B niet omgewisseld
- GND-referentie aanwezig
- Voedingspolariteit gecontroleerd
- Bracketdelen sluiten strak aan op de module
- Scherm en bekabeling zijn mechanisch geborgd
- Communicatie getest na opstart
Mods

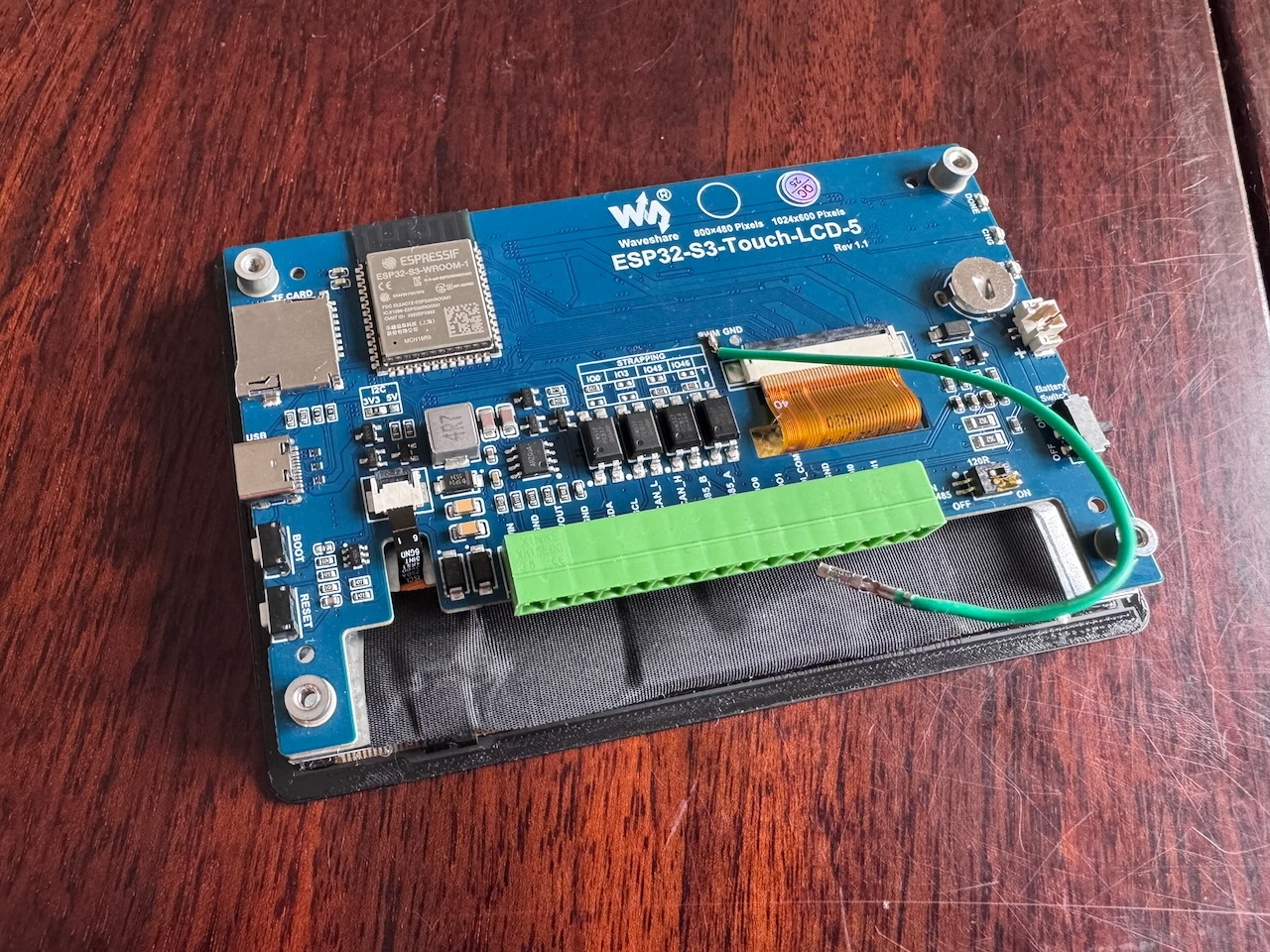

Optioneel: backlight mod via PWM-soldeerpunt
In de voorbeelden is een draad op het PWM-soldeerpunt van de schermmodule gesoldeerd. Daarmee kan de backlight correct uitgeschakeld worden wanneer het andere uiteinde op CAN_H wordt aangesloten.
Deze functionaliteit wordt ondersteund in firmware vanaf release 0.1.2.
