Geavanceerd
De geavanceerde instellingenpagina bevat parameters voor het fijnslijpen van de PID-modulatielussen, de bodemplaatverwarming van de buitenunit en de ontdooicyclus (defrost).
Zichtbaarheid
Deze pagina en bijbehorende tabbladen worden zichtbaar zodra Geavanceerde instellingen is ingeschakeld op de Algemeen pagina.
Let op bij PID- en Defrost-wijzigingen
De fabrieksinstellingen zijn met zorg gekozen voor typische Nederlandse woningen met vloerverwarming. Verander PID-parameters en defrost-registers alleen als je bekend bent met regeltechniek. Pas waarden altijd in zeer kleine stappen aan.

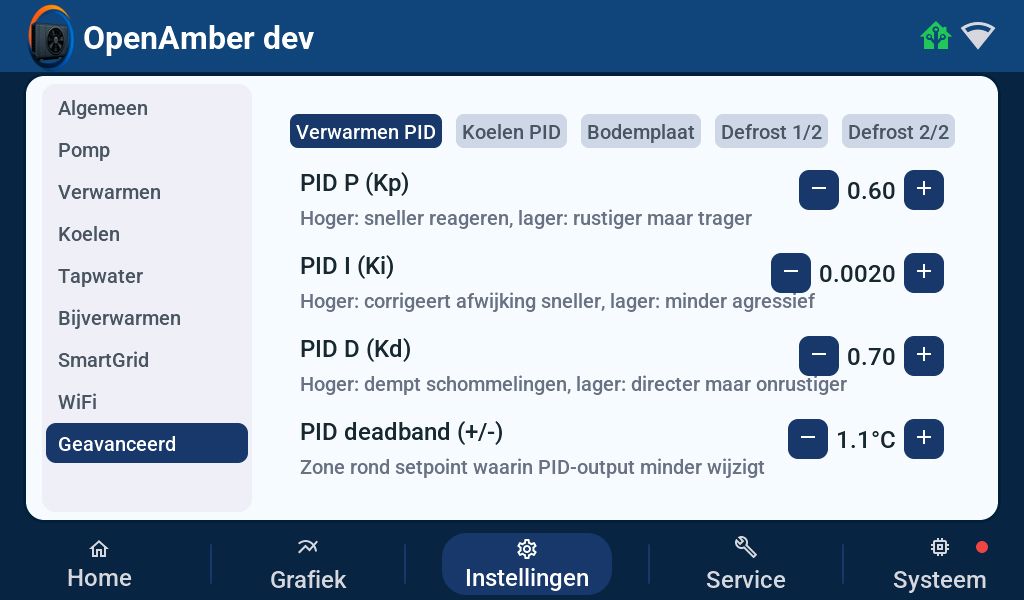

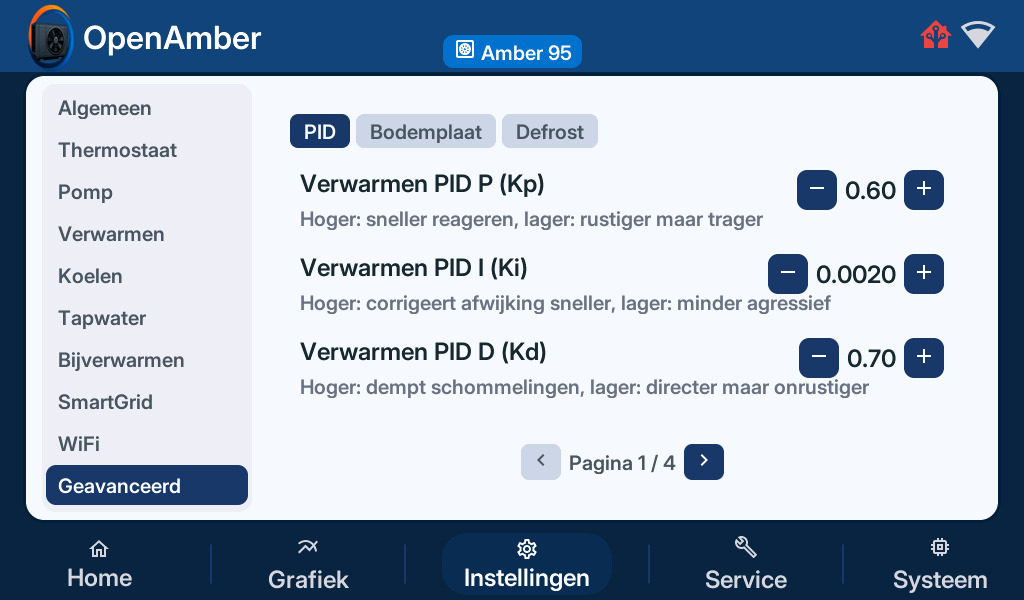

Categorie: PID Control Verwarmen
De PID-regelaar voor verwarmen stuurt het vermogen en toerental van de compressor aan op basis van het verschil tussen de actuele watertemperatuur en het berekende cv-aanvoersetpoint.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Verwarmen PID P (Kp) | 0.00 t/m 3.00 (stap 0.01) | 0.60 | number.pid_heat_kp | Proportionele versterking: bepaalt hoe fel de compressor optoert bij een temperatuurafwijking. Een hogere waarde reageert sneller op afkoeling, maar vergroot de kans op overshoot en pendelen; een lagere waarde geeft een rustiger maar trager verloop. |
| Verwarmen PID I (Ki) | 0.0000 t/m 0.0500 (stap 0.0001) | 0.0020 | number.pid_heat_ki | Integrale term: elimineert aanhoudende kleine afwijkingen tussen actuele temperatuur en het setpoint. Een lage waarde past het beste bij de trage respons van vloerverwarming. |
| Verwarmen PID D (Kd) | 0.00 t/m 25.00 (stap 0.01) | 0.70 | number.pid_heat_kd | Derivatieve term: dempt snelle temperatuurschommelingen en voorkomt overshoot wanneer de doeltemperatuur snel nadert. |
| Verwarmen PID deadband (+/-) | 0.0 t/m 5.0 °C (stap 0.1) | 1.0 °C | number.pid_heat_deadband | Neutrale zone rond het setpoint waarin het PID-uitgangssignaal constant blijft. Voorkomt dat de compressor onrustig continu van frequentie wisselt bij minimale fluctuaties. |

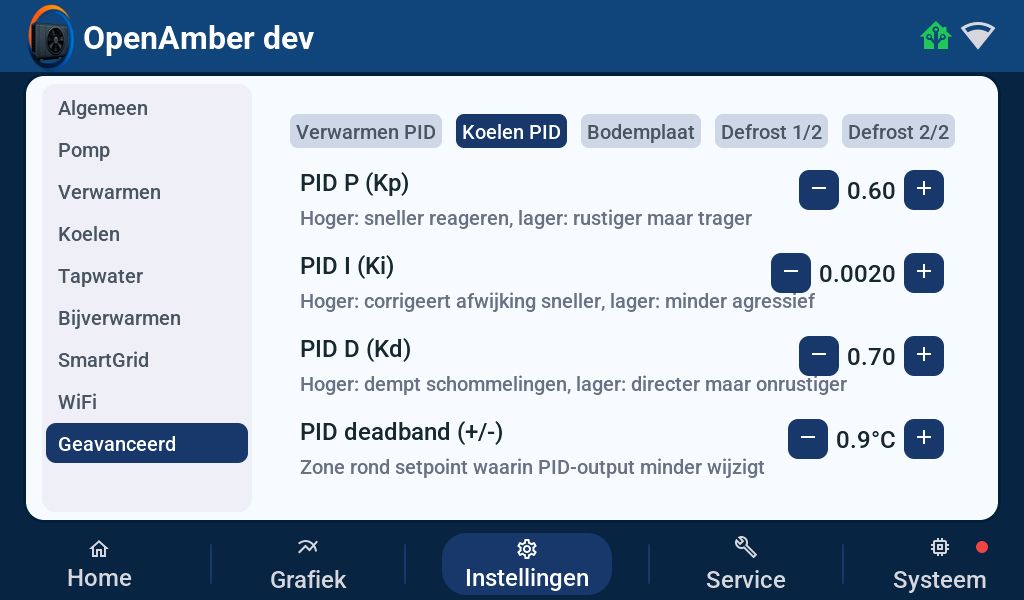

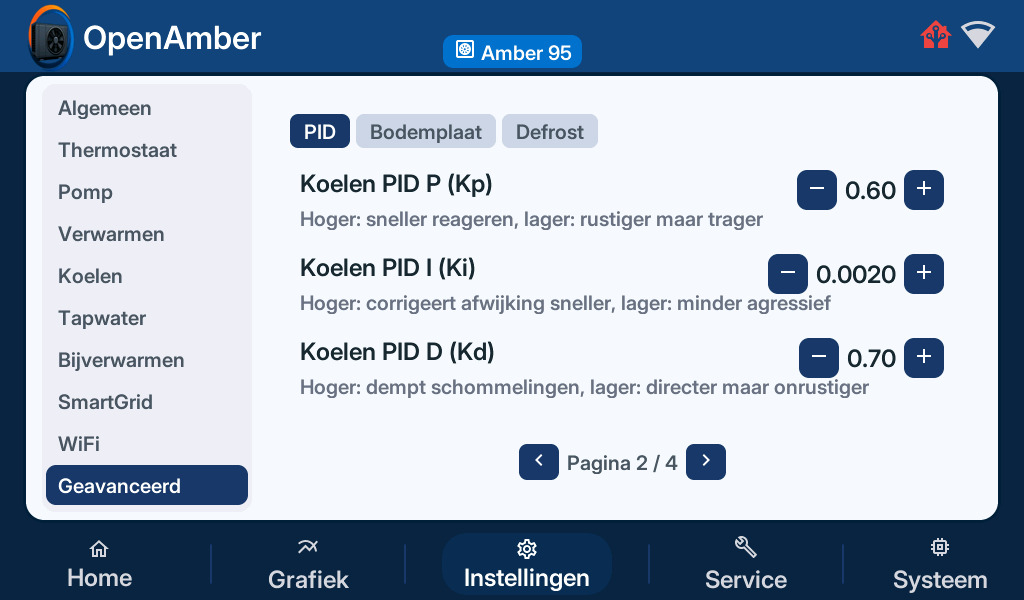

Categorie: PID Control Koelen
De PID-regelaar voor koelen stuurt de compressor aan wanneer het systeem in koelmodus actief is.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Koelen PID P (Kp) | 0.00 t/m 3.00 (stap 0.01) | 0.60 | number.pid_cool_kp | Proportionele actie voor de koelregeling. Bepaalt de felle reactie op een oplopende watertemperatuur. |
| Koelen PID I (Ki) | 0.0000 t/m 0.0500 (stap 0.0001) | 0.0020 | number.pid_cool_ki | Integrale term voor het compenseren van blijvende koeltemperatuurafwijkingen. |
| Koelen PID D (Kd) | 0.00 t/m 25.00 (stap 0.01) | 0.70 | number.pid_cool_kd | Derivatieve actie voor stabiliteit rond het koelsetpoint. |
| Koelen PID deadband (+/-) | 0.0 t/m 5.0 °C (stap 0.1) | 1.0 °C | number.pid_cool_deadband | Dode band rond het koelsetpoint waarin de compressor op een stabiele capaciteit blijft draaien. |

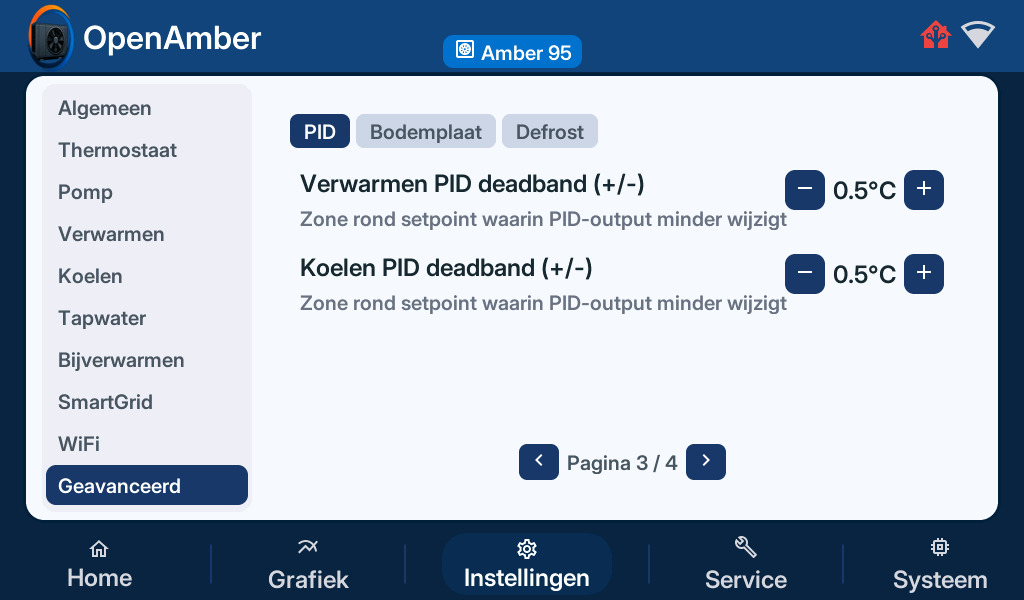

Categorie: PID Deadband
Overzicht en snelle instelling van de neutrale zones rond het setpoint voor zowel verwarmen als koelen.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Verwarmen PID deadband (+/-) | 0.0 t/m 5.0 °C (stap 0.1) | 1.0 °C | number.pid_heat_deadband | Neutrale band rond het verwarmingssetpoint. |
| Koelen PID deadband (+/-) | 0.0 t/m 5.0 °C (stap 0.1) | 1.0 °C | number.pid_cool_deadband | Neutrale band rond het koelsetpoint. |

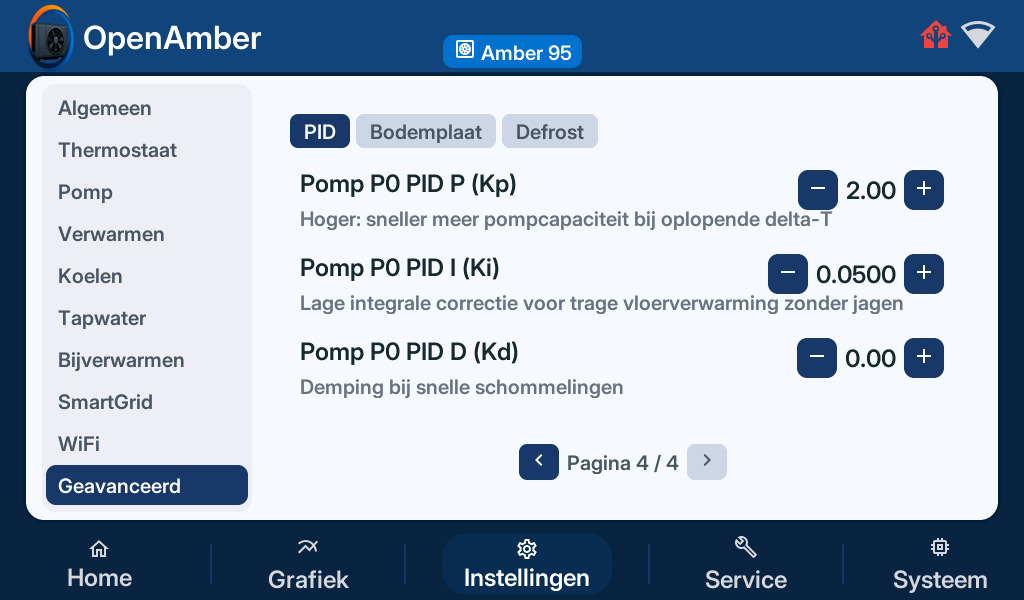

Categorie: PID Control Pomp P0
Regelt de automatische toerentalmodulatie van de primaire circulatiepomp (P0) op basis van de delta-T over de warmtepomp.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Pomp P0 PID P (Kp) | 0.00 t/m 1.00 (stap 0.01) | 0.12 | number.pump_p0_pid_kp | Proportionele versterking: verhoogt het pompdebiet snel wanneer de delta-T (Tuo - Tui) boven het streefniveau oploopt. |
| Pomp P0 PID I (Ki) | 0.0000 t/m 0.0100 (stap 0.0001) | 0.0015 | number.pump_p0_pid_ki | Integrale factor: zorgt voor een uiterst rustige aanpassing aan de traagheid van het leidingnetwerk zonder pomp-jagen. |
| Pomp P0 PID D (Kd) | 0.00 t/m 2.00 (stap 0.01) | 0.00 | number.pump_p0_pid_kd | Differentiële demping bij abrupte druk- of debietwisselingen. |

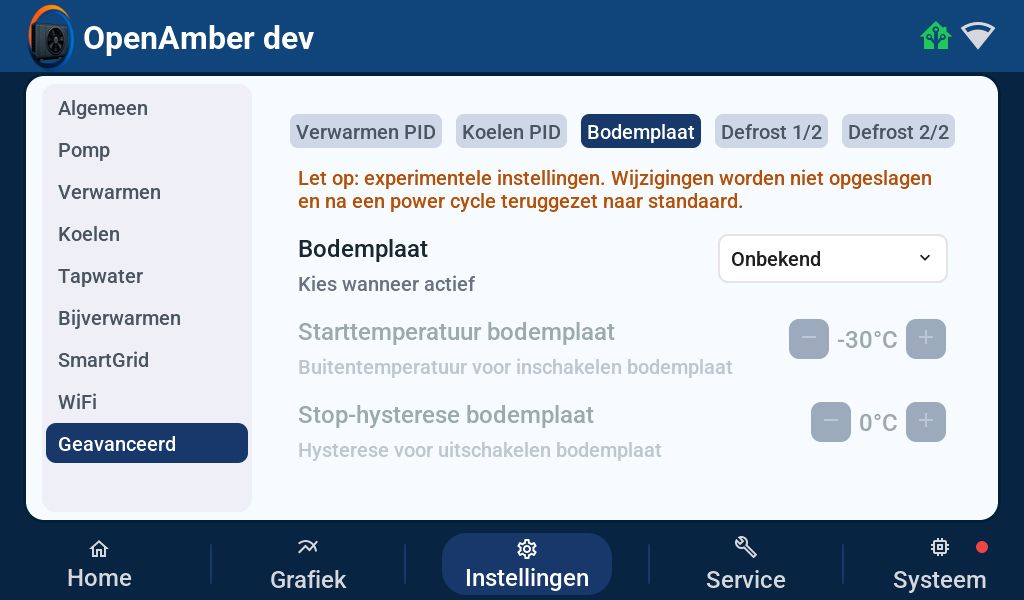

Categorie: Bodemplaat
Deze instellingen sturen het elektrische verwarmingselement in de lekbak van de buitenunit aan om ijsafzetting bij vrieskou en condensafvoer te voorkomen.
Directe Modbus koppeling
Deze instellingen worden direct gecommuniceerd met de EEPROM holding registers van de buitenunit (registers 3236, 3237 en 3238).
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Bodemplaat | Onbekend / Buitentemperatuur / Tijdens defrost | Tijdens defrost | select.bottomplate_heater_mode | Bepaalt wanneer het lekbakelement inschakelt (register 3236). Bij Tijdens defrost schakelt het element in zodra de ontdooicyclus start en stopt het 2 minuten na afloop. Bij Buitentemperatuur schakelt het in onder de ingestelde buitentemperatuur. |
| Starttemperatuur bodemplaat | -10 t/m 10 °C (stap 1) | 4 °C (34 raw) | number.bottomplate_heater_ambient_temperature_start | Buitentemperatuurdrempel waaronder het bodemplaatelement inschakelt in buitentemperatuurmodus (register 3237, raw waarde = T + 30). |
| Stop-hysterese bodemplaat | 1 t/m 10 °C (stap 1) | 3 °C | number.bottomplate_heater_ambient_hysteresis_stop | Hysterese voor het uitschakelen van de bodemplaatverwarming (register 3238). Uitschakeling vindt plaats bij Starttemperatuur + Hysterese. |

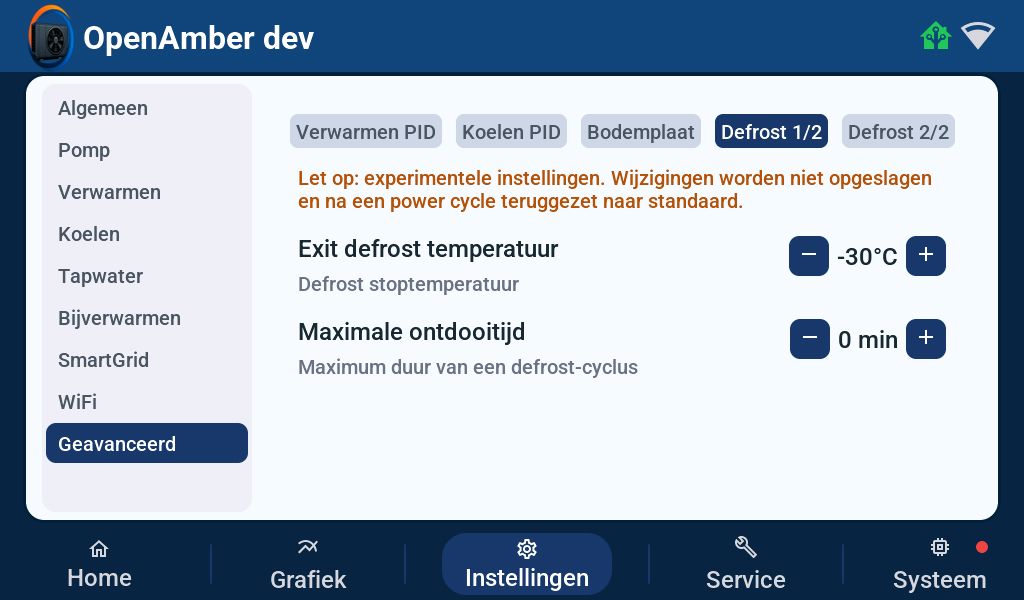

Categorie: Defrost
De ontdooiparameters regelen het gedrag van de buitenunit bij rijpvorming op de verdamper. Deze waarden corresponderen direct met de holding registers van de buitenunit.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Exit defrost temperatuur | 0 t/m 25 °C (stap 1) | 17 °C (47 raw) | number.exit_defrost_temperature | Temperatuur van de buitenwarmtewisselaar waarop de ontdooicyclus als voltooid wordt beschouwd en de vierwegklep terugschakelt naar verwarmen (register 3277, raw waarde = T + 30). |
| Maximale ontdooitijd | 1 t/m 30 min (stap 1) | 8 min | number.max_defrost_time | Maximale tijdsduur van een ontdooicyclus ter beveiliging tegen vastlopende defrost-cycli (register 3278). |

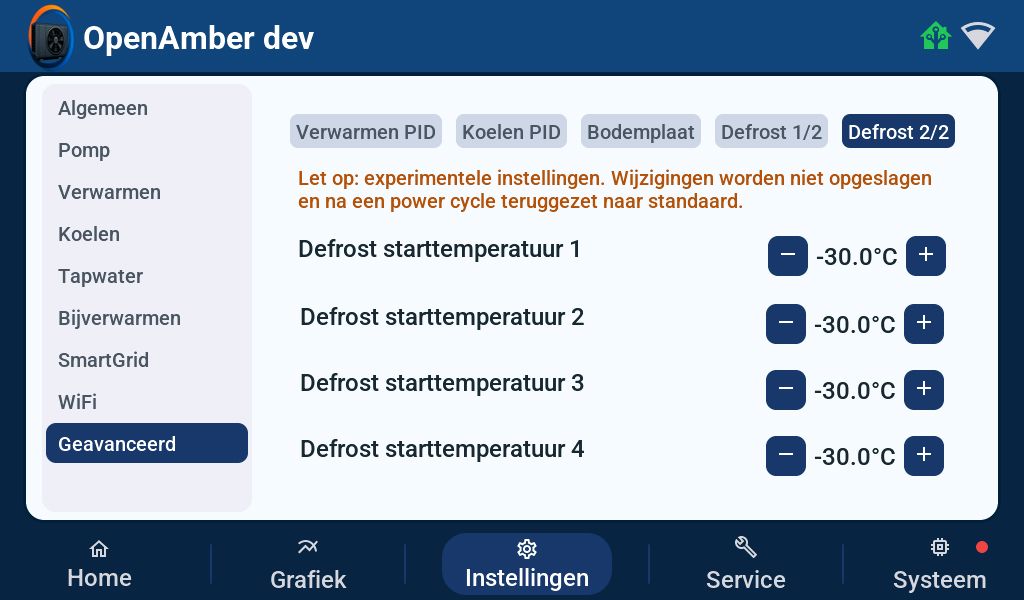

| Defrost starttemperatuur 1 | -15 t/m 5 °C (stap 1) | -3 °C (27 raw) | number.enter_defrost_temperature | Primaire temperatuurdrempel van de verdamper om de automatische ontdooiprocedure te starten (register 3276, raw waarde = T + 30). |
| Defrost starttemperatuur 2 | -3.0 t/m 3.0 °C (stap 0.1) | 0.0 °C | number.enter_defrost_temperature_2 | Secundaire ontdooitemperatuurdrempel (register 3336). |
| Defrost starttemperatuur 3 | -10.0 t/m -3.0 °C (stap 0.1) | -5.0 °C | number.enter_defrost_temperature_3 | Derde ontdooitemperatuurdrempel voor lage omgevingstemperaturen (register 3337). |
| Defrost starttemperatuur 4 | -10.0 t/m -3.0 °C (stap 0.1) | -7.0 °C | number.enter_defrost_temperature_4 | Vierde ontdooitemperatuurdrempel voor strenge vorstcondities (register 3338). |
