Pomp
De pompinstellingen regelen het gedrag van de primaire circulatiepomp (P0) en een optionele secundaire pomp (P1). Je kunt vaste snelheden instellen, periodieke spoelcycli finetunen, dynamische PWM-modulatie op basis van delta-T inschakelen en tweetraps vorstbeveiliging configureren.
Home Assistant synchronisatie
Alle onderstaande instellingen zijn via het touchscreen en via Home Assistant aanpasbaar. Wijzigingen worden direct doorgevoerd en opgeslagen.

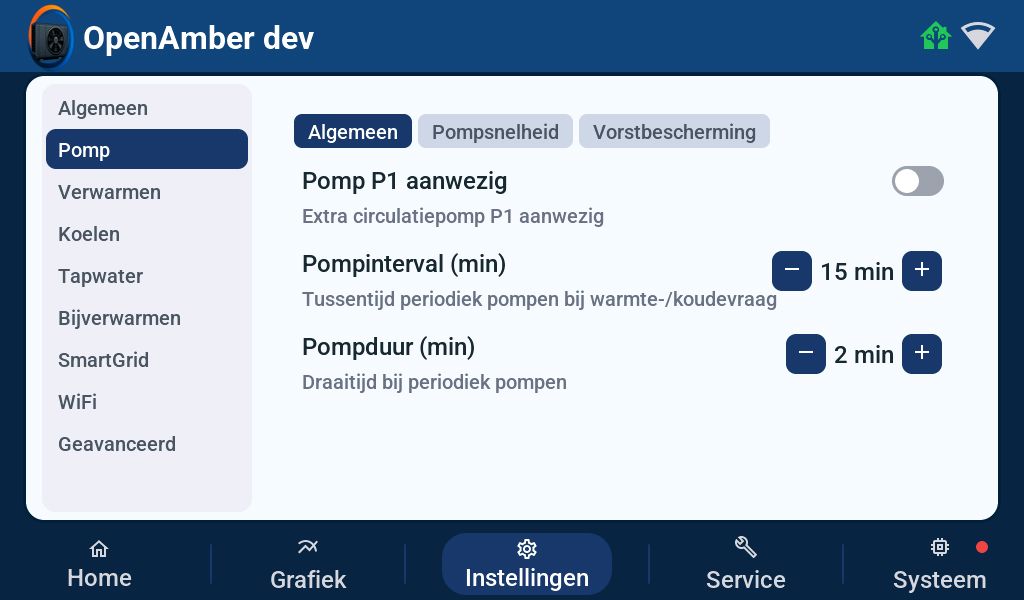

Categorie: Algemeen
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Pomp P1 aanwezig | Aan / Uit | Uit | switch.pump_p1_enabled | Schakelt de aansturing van een secundaire circulatiepomp (P1) in. Alleen activeren indien fysiek aangesloten op de daarvoor bestemde klemmenstrook. |
| Pompinterval (min) | 5 t/m 60 min (stap 1) | 15 min | number.pump_interval | Wachttijd tussen periodieke spoelbeurten bij warmte- of koelvraag om stilstaand leidingwater door te spoelen voor een betrouwbare temperatuurmeting. |
| Pompduur (min) | 2 t/m 10 min (stap 1) | 2 min | number.pump_duration | Looptijd van de pomp tijdens elke periodieke spoelbeurt. Zo kort mogelijk om stroom te besparen, maar lang genoeg voor een stabiele temperatuurmeting. |
| Flow switch uitvalvertraging (min) | 0 t/m 10 min (stap 1) | 0 min | number.flow_switch_safety_delay_minutes | Toegestane vertraging bij wegvallen van het flowsensorsignaal voordat een storingsalarm wordt getriggerd en de warmtepomp stopt. |

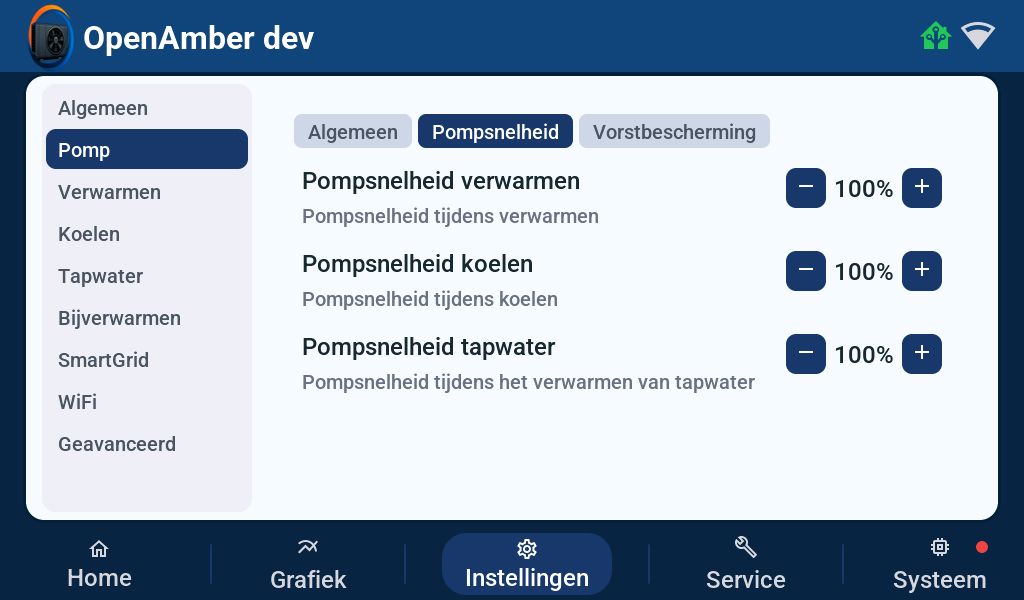

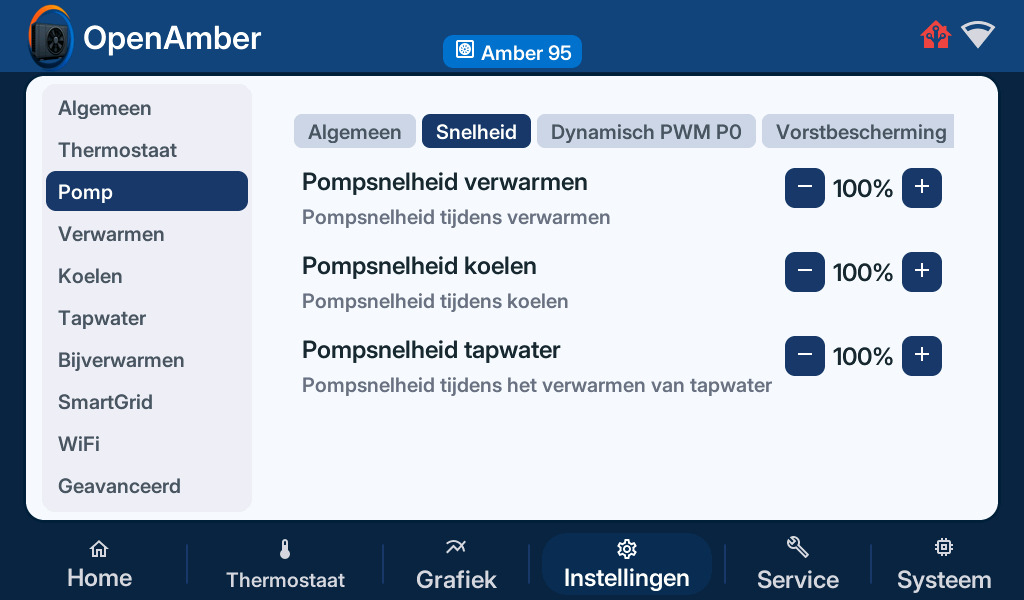

Categorie: Snelheid
Vaste toerentallen van de circulatiepomp voor verschillende bedrijfsmodi (wanneer dynamische PWM-regeling is uitgeschakeld).
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Pompsnelheid verwarmen | 0 t/m 100% (stap 1) | 100% | number.pump_speed_heating_number | Vaste pompsnelheid tijdens cv-bedrijf. Zoek naar een balans tussen voldoende volumestroom over de warmtewisselaar en minimaal stroomverbruik en stromingsgeluid. |
| Pompsnelheid koelen | 0 t/m 100% (stap 1) | 100% | number.pump_speed_cooling_number | Vaste pompsnelheid tijdens actief koelbedrijf. |
| Pompsnelheid tapwater | 0 t/m 100% (stap 1) | 100% | number.pump_speed_dhw_number | Pompsnelheid tijdens de tapwaterlaadcyclus. Een hoge snelheid bevordert snelle warmteoverdracht in de boilerspiraal. |

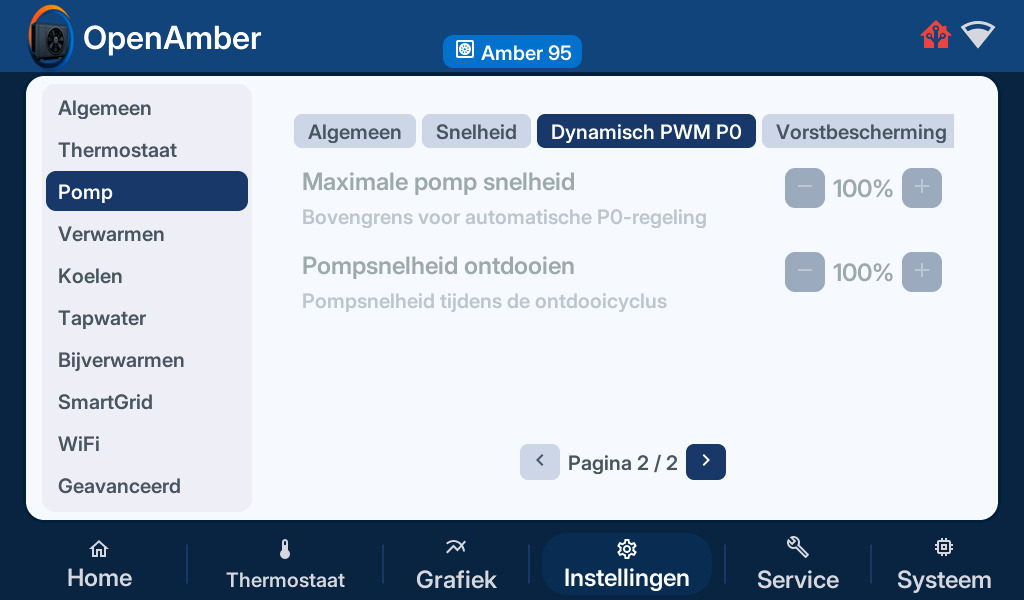

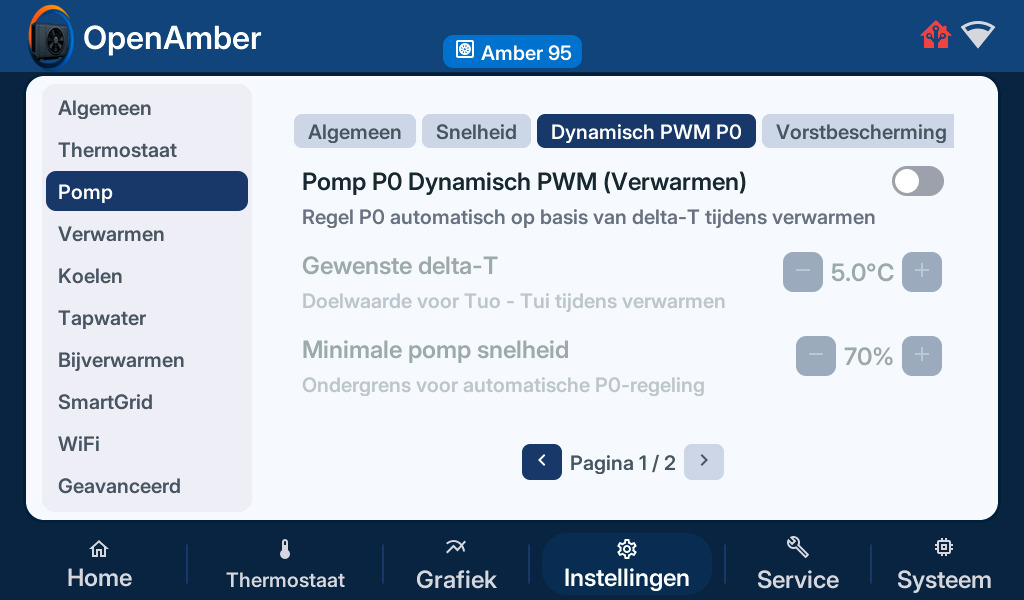

Categorie: Dynamisch PWM P0
Dynamische PWM-modulatie past het toerental van circulatiepomp P0 continu aan via een PID-regelaar om een constant temperatuurverschil (delta-T) tussen aanvoer en retour te handhaven.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Pomp P0 Dynamisch PWM (Verwarmen) | Aan / Uit | Uit | switch.pump_p0_pid_enabled | Schakelt de automatische PID-toerentalregeling van pomp P0 tijdens verwarmen in. |
| Gewenste delta-T | 2.0 t/m 10.0 °C (stap 0.1) | 3.0 °C | number.pump_p0_pid_target_delta_t | Gewenst temperatuurverschil tussen cv-aanvoer en retour (Tuo - Tui) tijdens verwarmen (typisch 3.0 tot 5.0 °C voor vloerverwarming). |
| Minimale pomp snelheid | 20 t/m 100% (stap 1) | 70% | number.pump_p0_pid_min_pwm | Ondergrens voor het PWM-stuursignaal naar de pomp om te garanderen dat altijd aan het minimum debiet van de buitenunit wordt voldaan. |
| Maximale pomp snelheid | 20 t/m 100% (stap 1) | 100% | number.pump_p0_pid_max_pwm | Bovengrens voor de pomp tijdens dynamische modulatie. |
| Pompsnelheid ontdooien | 20 t/m 100% (stap 1) | 100% | number.pump_p0_pid_defrost_pwm | Pompsnelheid tijdens een actieve ontdooicyclus. Belangrijk: Altijd op 100% laten staan om maximale warmte uit de cv-installatie naar de verdamper te voeren. |
| PID P (Kp) | 0.00 t/m 1.00 (stap 0.01) | 0.12 | number.pump_p0_pid_kp | Proportionele versterking: regelt snel meer pompdebiet bij een stijgende delta-T. |
| PID I (Ki) | 0.0000 t/m 0.0100 (stap 0.0001) | 0.0015 | number.pump_p0_pid_ki | Integrale factor: elimineert aanhoudende kleine delta-T afwijkingen zonder pomp-jagen. |
| PID D (Kd) | 0.00 t/m 2.00 (stap 0.01) | 0.00 | number.pump_p0_pid_kd | Differentiële demping: stabiliseert bij plotselinge stromings- of temperatuurschommelingen. |
Categorie: Vorstbescherming
Tweetraps vorstbeveiliging beschermt de externe leidingen en warmtewisselaar tegen bevriezing bij koud weer.
| Instelling | Opties / Bereik | Standaard | Home Assistant entiteit | Beschrijving |
|---|---|---|---|---|
| Buitentemperatuur 1e trap | 0.0 t/m 10.0 °C (stap 0.1) | 5.0 °C | number.frost_protection_stage_1_temp_ta | Buitentemperatuurdrempel (Ta) waaronder de circulatiepomp periodiek start om stilstaand water in het buitenleidingwerk in beweging te houden. |
| Buitentemperatuur 2e trap | 0.0 t/m 10.0 °C (stap 0.1) | 4.0 °C | number.frost_protection_stage_2_temp_ta | Buitentemperatuurdrempel voor de 2e trap vorstbeveiliging (intensievere pompcyclus of elektrische ondersteuning). |
| Watertemperatuur 2e trap | 0.0 t/m 10.0 °C (stap 0.1) | 7.0 °C | number.frost_protection_stage_2_temp_tui | Retourwatertemperatuur (Tui) waaronder de 2e trap direct ingrijpt om bevriezing van de platenwisselaar te voorkomen. |
